TESTEUR D'ISOLATION ELECTRIQUE - ELECTRICAL ISOLATION TESTER
Cet appareil permet de mesurer la tenue en tension jusqu’à la tension de claquage (destructif) des isolants utilisés dans nos projets.
La tension en sortie atteint 4 kVdc stockée dans un condensateur équivalent de 1 µF. En court circuit, le courant est limité à 4 mA.
La tension en sortie atteint 4 kVdc stockée dans un condensateur équivalent de 1 µF. En court circuit, le courant est limité à 4 mA.
ATTENTION: Manipuler avec précaution – Eviter tout choc électrique !
Le circuit est un multiplicateur par 10 appelé ‘’Villard Cascade’’.
Il est alimenté par une tension alternative à 50 Hz issue d’un transformateur d’isolation de 30 VA lui-même piloté par un auto-transformateur (Variac).
L’ampoule de 230V/7W limite le courant au secondaire en cas de court-circuit en sortie.
La tension de sortie peut être directement monitorée à la sortie 1/1000.
Un courant de fuite est signalé par la Led rouge.
Il est possible de monitorer le courant de fuite en plaçant un multimètre sur la gamme 20 mAdc ou mieux 2 mAdc dans le circuit négatif de mesure.
Consommation maximale en entrée avec sortie en court circuit : 18 VA
Il est alimenté par une tension alternative à 50 Hz issue d’un transformateur d’isolation de 30 VA lui-même piloté par un auto-transformateur (Variac).
L’ampoule de 230V/7W limite le courant au secondaire en cas de court-circuit en sortie.
La tension de sortie peut être directement monitorée à la sortie 1/1000.
Un courant de fuite est signalé par la Led rouge.
Il est possible de monitorer le courant de fuite en plaçant un multimètre sur la gamme 20 mAdc ou mieux 2 mAdc dans le circuit négatif de mesure.
Consommation maximale en entrée avec sortie en court circuit : 18 VA
- o - o - o - o - o - o - o - o - o - o - o - o - o - o -
This isolation tester measures the withstanding and the (destructive) breakdown voltage of the insulating material used in our projects.
The output voltage reaches 4 kV loaded in an equivalent 1 µF capacitor.
The output voltage reaches 4 kV loaded in an equivalent 1 µF capacitor.
CAUTION: Handle with care – Avoid any electrical shock !
The circuit is a multiplier by 10, named ‘’Villard Cascade’’
It is fed by a 50 Hz alternative voltage supplied by a 30 VA isolating transformer which is driven by a Variac.
The 230V/7W lamp limits the short circuit output current.
The output voltage can be monitored with a 1/1000 ratio.
A leakage current is detected when the red Led lights.
It is possible to monitor the output current by placing a multimeter on the 20 or better 2 mA range in the negative circuit.
Maximum input power with short-circuited output: 18 VA.
It is fed by a 50 Hz alternative voltage supplied by a 30 VA isolating transformer which is driven by a Variac.
The 230V/7W lamp limits the short circuit output current.
The output voltage can be monitored with a 1/1000 ratio.
A leakage current is detected when the red Led lights.
It is possible to monitor the output current by placing a multimeter on the 20 or better 2 mA range in the negative circuit.
Maximum input power with short-circuited output: 18 VA.
- End of text -
Besoin d’un complément d’information ? - You wish more information ?
Envoyez un courriel à l'adresse - Send a mail to: This email address is being protected from spambots. You need JavaScript enabled to view it.
Envoyez un courriel à l'adresse - Send a mail to: This email address is being protected from spambots. You need JavaScript enabled to view it.
Circuit imprimé - Echelle 1:1
Printed circuit board - Scale 1:1
Printed circuit board - Scale 1:1
Implantation des composants
Component location
Figure 2
Component location
Figure 2

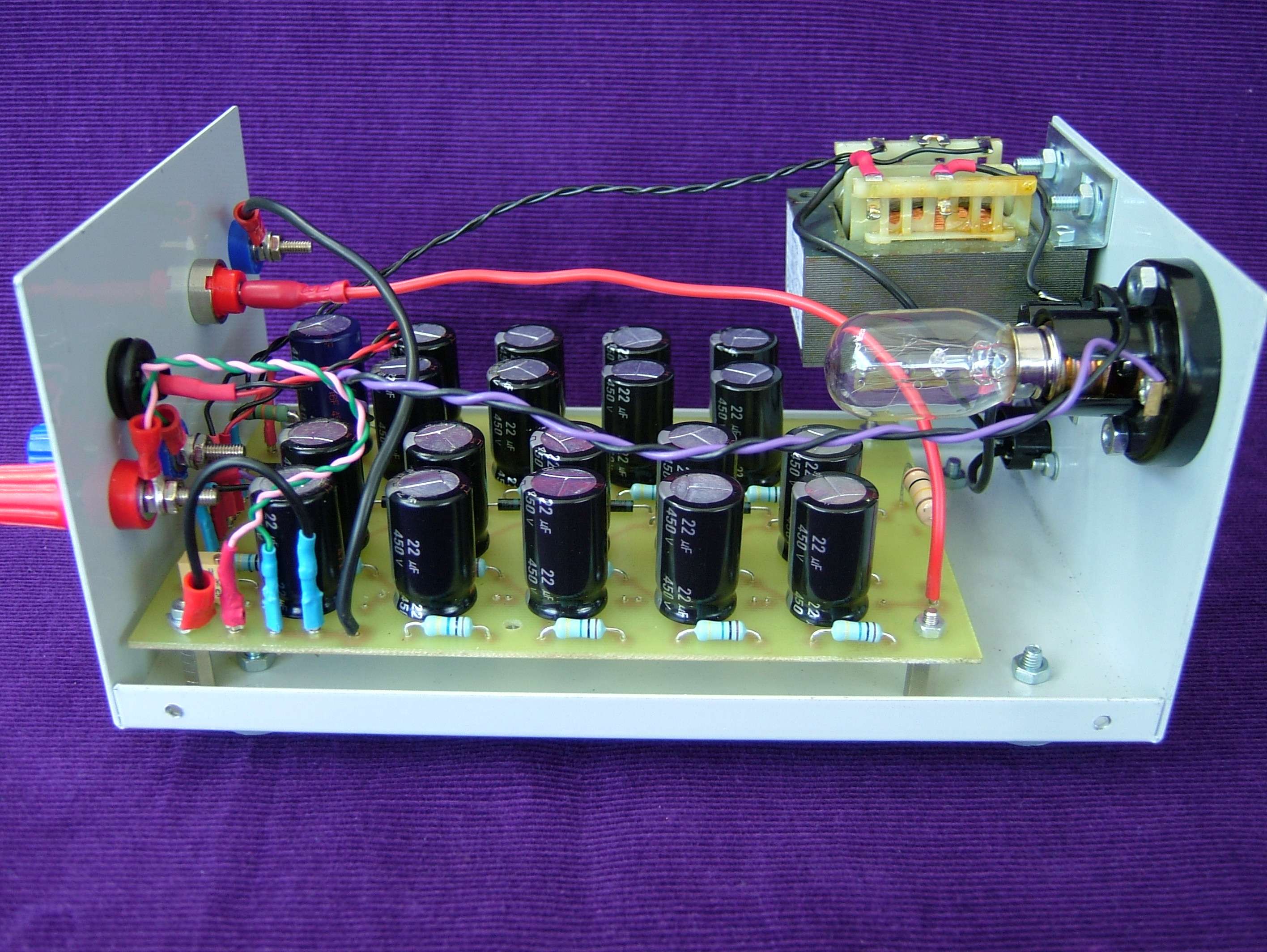

Photos HD – HD Pictures
